單個PPTC元件就可完成電池過流保護、電池過溫保護和電池短路保護。在鋰離子電池及其管理電路的保護應用中具備了無可替代性的作用，現在已發展成為鋰離子電池及其管理電路中必須應用的

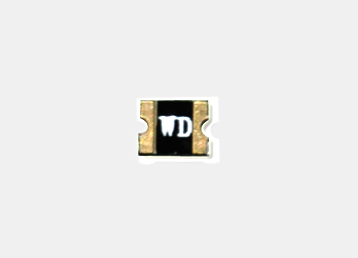

WHPTC(SMD表面貼裝型)自復位過流保護器 SMD0805系列（SMD0805 Series）
在鋰電池電路中，通常是選用貼片保險絲，型號一般選用SMD1206，SMD0805，
 |
| 產品電氣特性參數 Performance specification （25℃） |
Model
型號 |
Vmax |
Imax |
Ih |
It |
Pd |
Time to trip |
Resistance |
| V |
A |
A |
A |
W |
Current(A) |
Time(s) |
Rmin(Ω) |
R1max(Ω) |
WH0805
-005 |
16 |
10 |
0.05 |
0.15 |
0.5 |
0.25 |
1.50 |
3.500 |
5.000 |
WH0805
-010 |
16 |
20 |
0.10 |
0.30 |
0.5 |
0.5 |
1.50 |
1.000 |
6.000 |
WH0805
-020 |
16 |
20 |
0.20 |
0.40 |
0.5 |
8.0 |
0.02 |
0.700 |
3.500 |
WH0805
-025 |
16 |
20 |
0.25 |
0.50 |
0.5 |
8.0 |
0.02 |
0.650 |
2.600 |
WH0805
-035 |
8 |
20 |
0.35 |
0.70 |
0.6 |
8.0 |
0.10 |
0.300 |
1.600 |
WH0805
-050 |
6 |
40 |
0.50 |
1.00 |
0.6 |
8.0 |
0.10 |
0.180 |
1.000 |
WH0805
-075 |
6 |
40 |
0.75 |
1.50 |
0.8 |
8.0 |
0.20 |
0.100 |
0.450 |
WH0805
-100 |
6 |
40 |
1.00 |
2.00 |
0.8 |
8.0 |
0.30 |
0.060 |
0.250 |
|
