適用于變壓器的自恢復保險絲
 免費樣品申請
廠家為節約成本或選用較細的銅線或選用鋁線繞制，使得變壓器繞組升溫更快；當次級的負載電路有短路或大電流出現時，變壓器會很快超溫或致變壓器燒毀，這些問題在以前常常應用玻璃保險

“萬和”自恢復保險絲 WHPTC

  • WH250 系列 WH250 Product Data
  • WH250 電氣特性與產品尺寸WH250 product characteristics and dimensions（25℃）
wh250系列過流保護器產品尺寸

Model
型號		 Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大產品尺寸
A A V A Ω Ω Style A B C D Lead
WH250-030 0.03 0.06 250 1 35 90 F4 6.0 8.0 5.1 4.6 0.5
WH250-040 0.04 0.08 250 1 27 66 F4 6.0 8.0 5.1 4.6 0.5
WH250-050 0.05 0.10 250 1 20 45 F4 6.0 8.0 5.1 4.6 0.5
WH250-060 0.06 0.12 250 3 20 45 F4 6.5 9.0 5.1 4.6 0.6
WH250-080 0.08 0.16 250 3 10 22 F4 6.5 9.0 5.1 4.6 0.5
WH250-090 0.09 0.18 250 3 5.0 20 F4 6.5 9.0 5.1 4.6 0.5
WH250-110 0.11 0.22 250 3 6.0 12 F3 7.0 9.5 5.1 4.6 0.6
WH250-120 0.12 0.24 250 3 6.5 10.5 F3 7.0 9.5 5.1 4.6 0.6
WH250-145 0.145 0.29 250 3 3.5 6.5 F3 7.0 9.5 5.1 4.6 0.6
WH250-180 0.18 0.36 250 10 1.35 3.0 F4 10.5 13.5 5.1 4.6 0.6
WH250-200 0.20 0.40 250 10 3.0 6.0 F4 10.5 13.5 5.1 4.6 0.6
WH250-400 0.40 0.80 250 10 1.35 3.0 F3 11.2 14.2 5.1 4.6 0.8
WH250-600 0.60 1.20 250 10 1.0 2.0 F3 12.6 15.6 5.1 4.6 0.8
WH250-800 0.80 1.60 250 10 0.4 1.0 F3 15.0 19.5 5.1 4.6 0.8
WH250-1000 1.00 2.00 250 10 0.4 0.8 F4 21.1 23.6 10.2 4.6 0.8
WH250-1500 1.50 3.00 250 10 0.3 0.6 F3 21.0 37.5 10.2 4.6 0.8
WH250-2000 2.00 4.00 250 10 0.2 0.4 F3 26.2 32.8 10.2 4.6 0.8
  • WH250 系列25℃時典型動作時間曲線 WH250 Typical Time to Trip at 25℃

A:WH250-080
B:WH250-090
C:WH250-110
D:WH250-120
E:WH250-145
F:WH250-180
G:WH250-200
H:WH250-400
 WH250 系列25℃時典型動作時間曲線

自恢復保險絲參數說明:

Ih: WHPTC元件在25度環境溫度下的最大的工作電流 Imax: WHPTC元件最大耐流值
It: WHPTC元件在25度環境溫度下啟動保護的最小電流 Vmaxi: WHPTC元件在阻斷狀態下所承受的最大電壓
Rmax: WHPTC元件工作前的初始最小阻值 Rmaxi: WHPTC元件未工作前的初始最大阻值

以上產品資料內容如有變更將不另行通知，敬請諒解。不詳之處，請來電咨詢，謝謝！
  • 產品中心
  • 自恢復保險絲領域
產品大圖
適用于變壓器的自恢復保險絲
產品簡介
廠家為節約成本或選用較細的銅線或選用鋁線繞制，使得變壓器繞組升溫更快；當次級的負載電路有短路或大電流出現時，變壓器會很快超溫或致變壓器燒毀，這些問題在以前常常應用玻璃保險
產品編號：WHPTC 所屬類別：儀器儀表及醫療保健保險絲
瀏覽次數：次訂購熱線：0755-29503750
標簽 適用于 變壓器 恢復


“萬和”自恢復保險絲 WHPTC

  • WH250 系列 WH250 Product Data
  • WH250 電氣特性與產品尺寸WH250 product characteristics and dimensions（25℃）
wh250系列過流保護器產品尺寸

Model
型號		 Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大產品尺寸
A A V A Ω Ω Style A B C D Lead
WH250-030 0.03 0.06 250 1 35 90 F4 6.0 8.0 5.1 4.6 0.5
WH250-040 0.04 0.08 250 1 27 66 F4 6.0 8.0 5.1 4.6 0.5
WH250-050 0.05 0.10 250 1 20 45 F4 6.0 8.0 5.1 4.6 0.5
WH250-060 0.06 0.12 250 3 20 45 F4 6.5 9.0 5.1 4.6 0.6
WH250-080 0.08 0.16 250 3 10 22 F4 6.5 9.0 5.1 4.6 0.5
WH250-090 0.09 0.18 250 3 5.0 20 F4 6.5 9.0 5.1 4.6 0.5
WH250-110 0.11 0.22 250 3 6.0 12 F3 7.0 9.5 5.1 4.6 0.6
WH250-120 0.12 0.24 250 3 6.5 10.5 F3 7.0 9.5 5.1 4.6 0.6
WH250-145 0.145 0.29 250 3 3.5 6.5 F3 7.0 9.5 5.1 4.6 0.6
WH250-180 0.18 0.36 250 10 1.35 3.0 F4 10.5 13.5 5.1 4.6 0.6
WH250-200 0.20 0.40 250 10 3.0 6.0 F4 10.5 13.5 5.1 4.6 0.6
WH250-400 0.40 0.80 250 10 1.35 3.0 F3 11.2 14.2 5.1 4.6 0.8
WH250-600 0.60 1.20 250 10 1.0 2.0 F3 12.6 15.6 5.1 4.6 0.8
WH250-800 0.80 1.60 250 10 0.4 1.0 F3 15.0 19.5 5.1 4.6 0.8
WH250-1000 1.00 2.00 250 10 0.4 0.8 F4 21.1 23.6 10.2 4.6 0.8
WH250-1500 1.50 3.00 250 10 0.3 0.6 F3 21.0 37.5 10.2 4.6 0.8
WH250-2000 2.00 4.00 250 10 0.2 0.4 F3 26.2 32.8 10.2 4.6 0.8
  • WH250 系列25℃時典型動作時間曲線 WH250 Typical Time to Trip at 25℃

A:WH250-080
B:WH250-090
C:WH250-110
D:WH250-120
E:WH250-145
F:WH250-180
G:WH250-200
H:WH250-400
 WH250 系列25℃時典型動作時間曲線

自恢復保險絲參數說明:

Ih: WHPTC元件在25度環境溫度下的最大的工作電流 Imax: WHPTC元件最大耐流值
It: WHPTC元件在25度環境溫度下啟動保護的最小電流 Vmaxi: WHPTC元件在阻斷狀態下所承受的最大電壓
Rmax: WHPTC元件工作前的初始最小阻值 Rmaxi: WHPTC元件未工作前的初始最大阻值

以上產品資料內容如有變更將不另行通知，敬請諒解。不詳之處，請來電咨詢，謝謝！

“萬和”;自恢復保險絲（插件式）技術參數

WHPTC Technical Support

符號定義 Definition

符號Sign 說明 Definition
Ih

WHPTC在25℃環境溫度下的最大 工作電流

Hold current-maximum current at which the device will not trip at 25℃
It WHPTC在25℃環境溫度下啟動保護的最小電流 Trip current-minimum current at which the device will always trip at 25℃
Vmax WHPTC的最大工作電壓 Maximum voltage at which the device will not trip
Vmaxi WHPTC在阻斷狀態下所承受的最大電壓 Maximum voltage device can withstand without damage at it rated current
Imax WHPTC能承受的最大電流 Maximum fault current device can withstand without damage at rated voltage
Rmin WHPTC工作前的初始最小阻值 Minimum device resistance at 25℃ prior to tripping
Rmax WHPTC工作前的初始最大阻值 Maximum device resistance at 25℃ prior to tripping

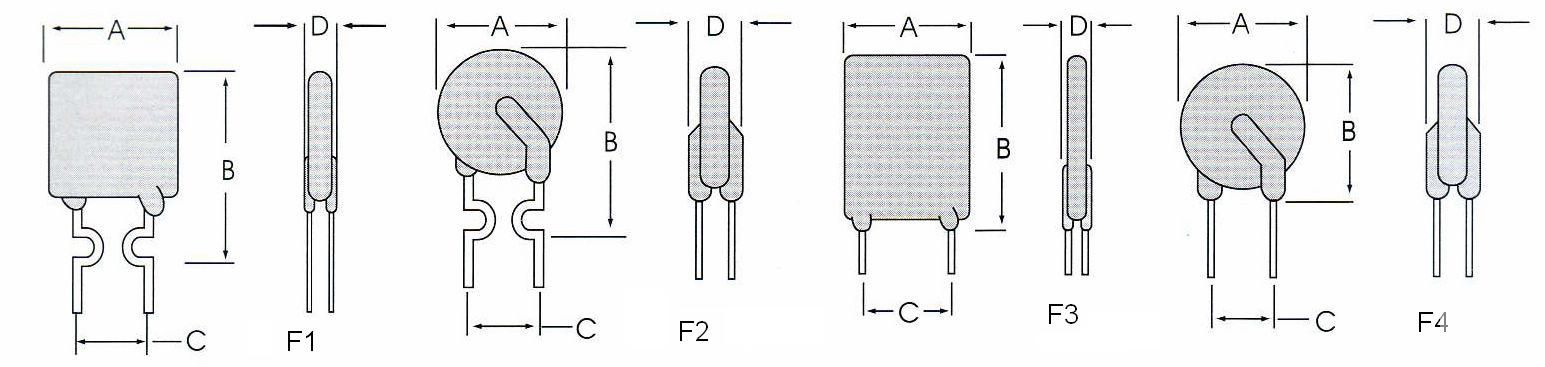

Figure 圖示 The Figure of WHPTC
Lead 導線尺寸 Lead diameter

環境溫度及電流值折減比率表

Discount rate of ambient temperature and current

WH Series -20℃ 0℃ 25℃ 30℃ 40℃ 50℃ 60℃ 70℃ 85℃
WH6 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH16 132% 120% 100% 96% 88% 80% 71% 61% 47%
WH30 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH60 136% 119% 100% 90% 81% 72% 63% 54% 40%
WH130 136% 119% 100% 92% 81% 72% 63% 54% 40%
WH250 132% 117% 100% 91% 85% 77% 68% 61% 48%
WH600 138% 119% 100% 92% 83% 73% 64% 55% 42%
