摩托車轉速表是摩托車必須應用的檢測與顯示控制儀表，所以應用廣泛，摩托車轉速表部分主要由蓄電池、傳感器、控制與顯示驅動電路組成，傳感器將檢測到的速度參量送給轉速表控制電路，經控制電路處理后顯示給駕駛員，在實際安裝與應用中，會因接線錯誤、磨損短路而損壞控制電路板，必須要做防短路的過流保護電路；另一方面控制電路板也容易產生安裝錯誤、短路而導致摩托車蓄電池的過放電而損壞蓄電池，嚴重的會使蓄電池爆炸，產生安全事故。所以必須要在蓄電池與控制電路板之間做過流、短路保護電路，已保障蓄電池和系統的可靠性與安全性。
上述二個位置的保護方案和保護電路都很多，如應用一次性保險絲、應用繼電器配合檢測與比較的系統保護電路、應用可控硅的檢測保護電路、應用晶體管、MOS管的檢測與保護控制電路等等。都可以達到保護目的，但這些保護方案的特點是電路復雜、元器件多、成本高、安裝調試難度大，故障率高、可靠性反而降低，電路簡單的就是應用一次性保險絲管，但需要人工更換、維護維修困難，那是否有元件少、成本低、可靠性高的保護方案呢？答案是肯定的。我們建議使用PolySwitch PPTC（正溫度系數熱敏電阻）器件即可達到上述目的，PolySwitch PPTC（正溫度系數熱敏電阻）器件有叫自恢復保險絲、萬次保險絲，可同時完成過溫保護過流保護功能，只需要一個元件即可達到過溫過流保護作用。則是一個高性價比的保護方案，PolySwitch PPTC在電路短路、過溫故障狀態下，PPTC 器件能夠快速的動作從低阻態轉為高阻態，從而限制電路的電流，達到保護目的，并一直保持這種保護狀態，只有在斷電后，PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的。這可確保產品的可靠性與安全性。具體應用如下紅色凸顯結構圖。

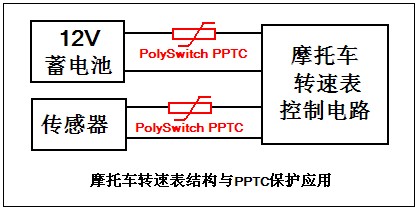

摩托車轉速表的PPTC保護應用結構框圖
