一、工控主板產品的電氣結構與功能：
工控主板的電氣結構非常復雜，通常采用4~6層線路布線。主要由電源電路、

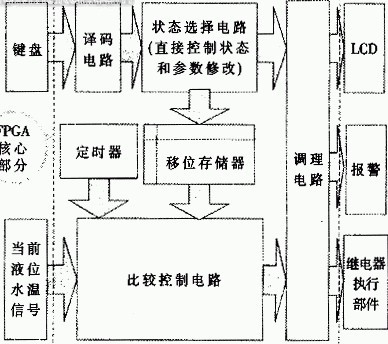

通訊解碼電路、耦合輸出電路組成。電源電路提供所有后續解碼輸出適應電壓。中心譯碼電路、LCD顯示電路，等等……電氣電路原理框圖如下：
二、PTC在工控主板產品的具體使用方法：
⑴、PTC用在什么部位？
PPTC做主板電源之間的過流保護，LCD顯示電源過流保護，PGA核心電路過流保護，主要應用于各級電源以及信號線短路過流線路中。

⑵、解決什么問題？
PPTC在工控主板上主要解決以下問題：1、內部短路過載保護問題；2、外部短路過流保護問題。
工控主板在使用時因長時間連續工作，CUP容易發熱，另外也有電源電路，其他電路因為故障而出現電路中的電流過大，燒毀主板中關鍵的電路以及芯片設備。無論過載、短路，接錯電源，都將使電路中的電流、急劇升高，通訊線路，主機解碼電路，后續設備可能燒壞，所以必須加以保護。

⑶、具體的用法？
工控主板中由12V直流供電，應用如下的PPTC型號：WH1812-110—1812-050。

⑷、是否還有其他用法？有請列出該用法并說明該用法的特點，并與其他用法比較優劣？
在工控主板電路保護中也有應用一次性保險絲做溫度保護的或者不用保險絲，玻璃管保險絲是傳統的保護應用方案，該方案的優點是成本低。但這種應用已逐步淘汰，進而改用PPTC，因一次性保險絲只針對過流過載而熔斷，沒有自動恢復功能，所以給用戶造成很大的不便，而PPTC能在電流迅即變化很大的情況下，立即保護，從新啟動后就可以恢復使用了。從而避免后續的設備和本機設備的損壞，可見PPTC比一次性保險絲優越。PPTC則體現出優越的及時保護特性。

三、說明PTC在該產品上使用的價值？⑴、使用PTC有什么好處？（解決了什么問題？避免了什么問題可能的危害？這種危害潛在的經濟利益的損害？用數字化加以說明。如對品牌、客戶、退貨、返修。。。。。。）
在工控主板保護中應用PPTC可有效解決好過載保護問題，不僅僅避免了各種安全隱患，而且提高了客戶產品的品質、降低產品的返修與維護成本、同時增加了客戶產品的亮點和產品的市場競爭力。因此使用工控時，因為長時間使用，導致一些元件發熱而出現過流的現象，如果出現過載過流情況時，輕者燒壞電路本身和機器設備，重者引起火災，導致財產損失，為了解決好過載燒壞內部和外設設備和火災等問題，現在多用PPTC，這是最優方案。

⑵、不使用ＰＴＣ可能造成的損害？
     不使用PTC時，會采應用一次性保險絲做保護。一次性保險絲遇到過載后溫度急劇升高而熔斷保險絲，從而斷開電源。不能再使用，必須更換主機或者聯系電信通訊工程人員才能處理解決問題，給用戶造成一定的時間等待，如果不使用一次性保險絲，后果更加嚴重，如果使用PPTC則可有效避免上述問題。

四、具體的正、反案例？（至少各一個，最好2個以上）
   前期的普通主板一般用段時間，特別是一些人連續玩游戲，或者連續工作，必須讓電腦長期工作，導致一些元件溫度過高，而出現意外短路，造成停機，或者火災，對于工程師設計，或者其他方面的工作造成影響。就是因為沒有PPTC保護，才導致這次事故的發生。所以為了避免這樣的嚴重事故，我們需要在選擇產品上要有必要的安全意識。

五、與同行相比，我們公司的產品有什么優勢？
 ⑴、品牌定位？品牌的知名度？美譽度？
     據使用過客戶的反饋，客戶和同行對我們的WH品牌表示認可，專業10多年的生產技術和專業的技術人員，對于在線服務或者在客戶使用過程中出現的一些問題，我們的工程師可以為客戶及時的解決問題。

2、產品比較：（動作時間、耐壓、失效、R-T曲線）
在客戶使用調查反饋中，大部分客戶肯定我們的WH品牌型號系列是很好的，特別是浙江豪中豪健康用品有限公司，非常認可我們的產品，在從采用我們的公司的產品的時候到目前沒有出現過安全事故，他們公司還和另外一家采購PTC，因為價格便宜，但是偶爾還是出現了爆裂或者出現了實效的情況。

3、價格比較？
    大多數客戶認為我們的單價較高。但是客戶比較認同我們的品質，有品質就有價格。

4、增值服務？
     所有客戶對我們技術支持與服務表示高度贊揚，這也是讓客戶產生依賴原因。

六、產品的發展趨勢(從質量、環境、人力成本、行業趨勢。。。。。。說明結論)
⑴、對于在電路中使用高分子PPTC保護應用，使用PTC就搶占了先機，符合了趨勢。就會發展成長，這種說法在目前是正確的。為了適應現代化的自動生產，SMD器件需求越來越多，插件PTC將限于高電壓大電流產品的應用，所以SMD器件是發展趨勢。電流規格向大小兩端發展、尺寸向小發展。提升電壓等級不斷創新。

 ⑵、不用PTC，就違反了趨勢，就會衰落。一次性保險絲在性價比突出的電子產品中已經漸漸淡出了設計人員的選擇范圍。目前有附加價值的產品基本考慮選擇使用PPTC做電路中的保護，已經成為工程師們的首先選擇的器件，一次性保險絲目前一般用在低附加值的產品中，隨著科技的發展，PPTC將逐漸替換其他類型的保險絲。
