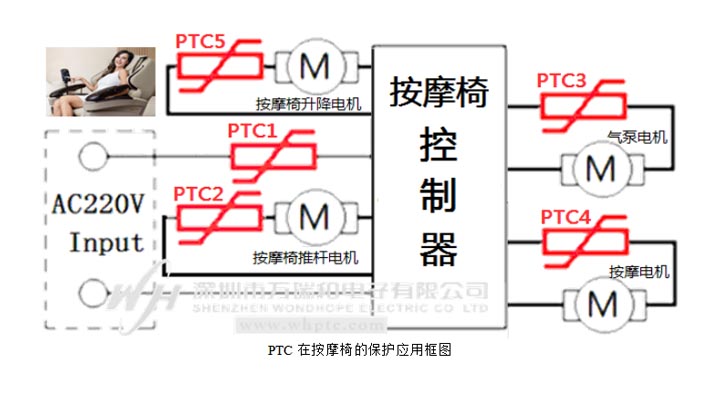

按摩椅現今已成為人們常用的理療按摩器械了，按摩椅主要由控制器板、推桿電機、按摩電機、氣泵電機、升降電機等組成，原理框圖如下，在這種機械結構中，各個電機可均能出現缺油、生銹、被卡，而產生過載、堵轉、短路，從而燒毀電機和控制板，乃至于燒線著火等嚴重問題；控制板也可能出現MOS管被燒、短路、錫尖短路等等故障，而問題出現的時間是在通電使用過程中發生的，一旦出現這些問題都有可能都可能直接對人身產生傷害。所以必須要合適的保護電路。在眾多的保護電路方案中，元器件最少、安裝最簡單、成本最低的只有應用PTC自恢復保險絲，如下圖所示的紅色元件，只需要單個元件串聯到小電機供電線上即可，當電機遇到過載、堵轉、線圈短路時會產生3-8倍于正常工作電流的大電流，PTC在這個大電流下會迅速突變到高組態而限流保護，斷電后PTC會恢復到初始的低阻態， 所以PTC又名自恢復保險絲或過流保護器，也有叫萬次保險絲的，下圖中PTC2~PTC5是針對各對應的電機保護應用的；而PTC1是針對控制電路有短路做保護的，當控制電路有短路故障時，短路大電流會使PTC1及時保護。PTC1的型號選擇依據控制器的工作電流大小去做匹配。而PTC2~ PTC5的型號將依據各電機的工作電流和電壓及溫度等來匹配選擇。
深圳市萬瑞和電子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保護器件的專業生產廠家，二十多年的研發經驗與全自動智能化生產，其產品的一致性、安全性和可靠性已被國際國內客戶廣泛認可，是國家級高新科技企業，榮獲廣東名牌產品證書，在上述應用選型中有任何疑問，都可通過公司官網（www.zxond.com）聯系專業工程師咨詢。
